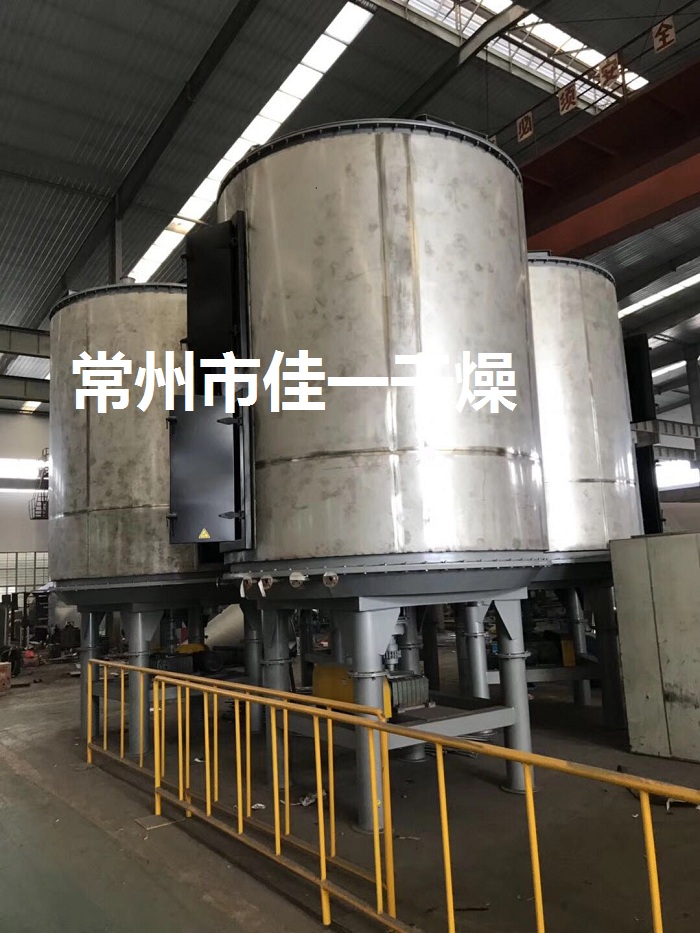

盤式干燥機的原理

盤式連續干燥器是一種高效的傳導型連續干燥設備。濕物料自加料器連續地加到干燥器上部頭層干燥盤上，帶有耙葉的耙臂作回轉運動使耙臂作回轉運動使耙葉連續地翻抄物料。物料沿指數螺旋線流過干燥盤表面，在小干燥盤上的物料被移送到外緣，并在外緣落到下方的大干燥盤外緣，在大干盤上物料向里移動并從中間落料口落如下一層小干燥盤中。大小干燥盤上下交替排列，物料得以連續地流過整個干燥器。中空的干燥盤內通入加熱介質，加熱介質形式有飽和蒸汽、熱水和導熱油，加熱介質由干燥盤的一端進入，從另一端導出。已干物料從最后一層干燥盤落到殼體的底層，最后被耙葉移送到出料口排出。濕份從物料中逸出，由設在頂蓋上的排濕口排出，真空型盤式干燥器的濕氣由設在頂蓋上的真空泵口排出。從底層排出的干物料可直接包裝。通過配加翅片加熱器、溶劑回收冷凝器、袋式除塵器、干料返混機構、引風機等輔機，可提高其干燥的生產能力，干燥膏糊狀和熱敏性物 料，可方便地回收溶劑，并能進行熱解和反應操作。

盤式干燥機的優點

1、耙臂的改進：同行業廠家生產的盤式干燥機耙臂在生產過程中經常發生彎曲變形的情況，針對這一現象我 公司專門進行改進，采用45*5mm厚壁鋼管，管內插入圓鋼加強，使耙臂的承重力達800kg，從而避免了彎曲變 形的現象發生。

 2、盤面凹凸不平：針對同行業廠家產品中這一難以避免的問題，我公司進行了多次試驗，最終很好的解決了 這一難題。大盤面外擋料圈及小盤面內落料圈均為鋼板一次性鼓壓成型，大盤外沿上壓制為圓弧，小盤面下 壓制為圓弧，使盤面硬性大大加強的同時也更加平整。

 3、盤面物料殘留多、刮不干凈：同行業廠家采用的仍是原始的壓制的刮刀，橫向的上刀沿容易積料，刀面直 接折彎，刮刀自重又太輕，致使盤面很多物料殘留多，尤其是密度大的物料更加難以刮凈。而我公司的刮刀 進行多次改良，采用厚鋼板立起手工焊接制作而成，立向板面打孔活套在耙臂上，轉動更加靈活。兩片鋼板 中間采用圓鋼支撐，刀面圓弧過渡，與盤面吻合程度高，從而解決了盤面積料的問題，同時也避免了積料。
